HTSW-107-07-T-D - Samtec Inc.

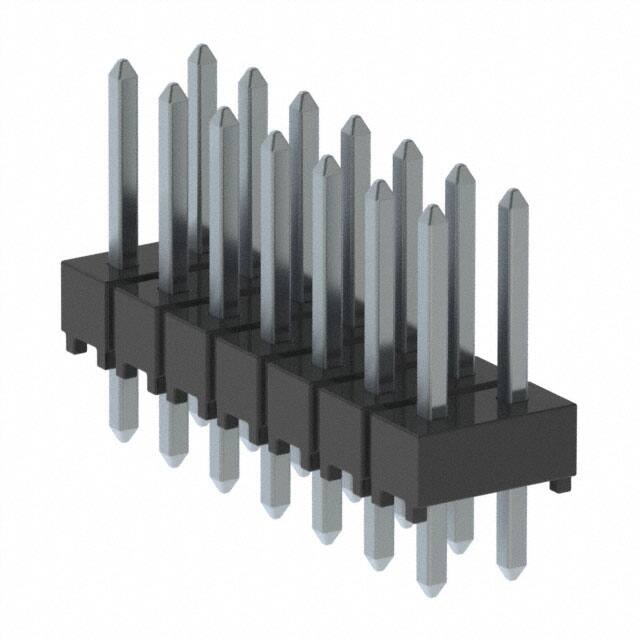

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-HTSW-107-07-T-D

Hersteller Teil #: HTSW-107-07-T-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC HTSW-107-07-T-D Board-To-Board Connector, Vertical, HTSW Series, 14 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

HTSW-107-07-T-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Tin

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~105°C

Packaging

Bulk

Series

HTSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

E.L.P.

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Varies by WireGAuge

Orientation

Straight

Depth

5.02mm

Insulation Height

0.100 2.54mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Insulation Color

Natural

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.100 2.54mm

Shrouding

Unshrouded

Number Of PCB Rows

Lead Pitch

2.54mm

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.198 inch

Overall Contact Length

0.430 10.92mm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

7.6A

Length

17.78mm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant
